Hiểu các máy và quy trình bó: các chức năng, kỹ thuật và so sánh với Stranding

Máy bị bó là gì?

MỘT máy bó là một thiết bị công nghiệp được thiết kế để tự động xoắn lại với nhau nhiều sợi dây, có thể là đồng hoặc đồng đóng hộp đồng vào một cáp duy nhất, thống nhất. Quá trình xoắn này, được gọi là bó, rất quan trọng trong ngành sản xuất dây và cáp vì nó tăng cường sức mạnh cơ học, tính linh hoạt và hiệu suất điện của sản phẩm cuối cùng.

Cách nó hoạt động
Chức năng cốt lõi của một máy bó là quay nhiều dây ở tốc độ cao xung quanh một trục trung tâm, đan xen chúng thành một bó gắn kết. Không giống như xoắn đơn giản, có thể chỉ liên quan đến hai dây, bó liên quan đến một số sợi (đôi khi hàng tá) được kết hợp theo mô hình xoắn ốc nhất quán. Quá trình này đảm bảo rằng cáp cuối cùng duy trì tính chất điện đồng nhất và độ bền trên chiều dài của nó.

Các tính năng chính của máy móc hiện đại
Vòng xoắn tốc độ cao: Máy hiện đại hoạt động ở tốc độ cao để đáp ứng nhu cầu sản xuất công nghiệp. Mặc dù chuyển động nhanh, họ vẫn duy trì hiệu suất làm việc ổn định, đảm bảo độ chính xác và độ lặp lại trong mỗi lô.

Tính linh hoạt: Chúng có khả năng xử lý cáp dây có kích thước khác nhau, khiến chúng có thể thích nghi với các yêu cầu sản xuất khác nhau từ hệ thống dây điện tử mịn đến cáp công nghiệp lớn hơn.

Hệ thống điều khiển nâng cao: Được trang bị các thành phần điện nhập khẩu và giao diện màn hình cảm ứng trực quan, các máy này cho phép hoạt động, giám sát và điều chỉnh dễ dàng. Điều này làm giảm thời gian thiết lập và lỗi của con người.

Tiếng ồn và bảo trì thấp: Được thiết kế cho hiệu quả, chúng tạo ra tiếng ồn hoạt động tối thiểu và được thiết kế để bảo trì thuận tiện, tăng cường môi trường làm việc và giảm thời gian chết.

Thiết kế thân thiện với môi trường: Nhiều máy móc được hoàn thiện với các loại sơn màu xanh lá cây, không độc hại, vừa thân thiện với mọi người và an toàn với môi trường, một sự cân nhắc quan trọng trong các cơ sở sản xuất hiện đại.

Ứng dụng
Máy bó được sử dụng rộng rãi trong các ngành công nghiệp như:

Sản xuất cáp điện

Sản xuất hệ thống dây điện

Viễn thông

Hệ thống hệ thống dây điện hàng không vũ trụ

Trong tất cả các lĩnh vực này, gói dây nhất quán là rất quan trọng để đảm bảo tính toàn vẹn tín hiệu, độ bền vật lý và dễ cài đặt.

Quá trình chật chội là gì?

Quá trình chật chội là một phương pháp sản xuất được sử dụng chủ yếu trong việc sản xuất dây điện và dây cáp, trong đó nhiều sợi dây dẫn điện, bằng đồng hoặc đồng đóng hộp được xoắn lại với nhau thành một gói đồng đều. Kỹ thuật này giúp tăng cường sức mạnh cơ học, tính linh hoạt và độ dẫn của sản phẩm dây cuối cùng, làm cho nó phù hợp cho một loạt các ứng dụng điện, từ hệ thống dây điện trong gia đình đến cáp công nghiệp phức tạp.

Mục đích của bó
Bó phục vụ một số mục đích quan trọng:

Tính linh hoạt được cải thiện: Một loạt các sợi mỏng linh hoạt hơn một dây rắn duy nhất có cùng khu vực mặt cắt. Điều này làm cho dây dễ dàng hơn để định tuyến và cài đặt, đặc biệt là trong môi trường chặt chẽ hoặc di động.

Hiệu suất điện nâng cao: Dây bị mắc kẹt có đặc tính mang dòng điện tốt hơn trong điều kiện động. Mặc dù độ dẫn điện mỗi se không tăng đáng kể, khả năng chống lại các rung động cơ học và chuyển động của dây mà không phá vỡ được cải thiện.

Tính đồng nhất và hiệu quả: Bunching đảm bảo mô hình xoắn và đường kính dây nhất quán, điều này rất cần thiết để duy trì chất lượng và độ tin cậy trên các lô sản xuất cáp lớn.

Cách thức quá trình bó hoạt động
Quá trình bó bắt đầu bằng cách cho ăn nhiều sợi dây đồng hoặc đóng hộp vào một máy bó tốc độ cao. Các chức năng chính của máy này bao gồm:

Tùy xoắn tự động: Các sợi được xoắn lại với nhau theo mô hình xoắn ốc. Số lượng xoắn trên mỗi mét có thể được kiểm soát dựa trên nhu cầu của ứng dụng.

Xử lý kích thước thay đổi: Các máy này có khả năng xử lý dây có đường kính khác nhau, làm cho chúng linh hoạt trên các dòng sản phẩm khác nhau.

Hoạt động tốc độ cao: Máy móc hiện đại được thiết kế để sản xuất tốc độ cao, cho phép các nhà sản xuất đáp ứng nhu cầu quy mô lớn một cách hiệu quả.

Công nghệ bó tiên tiến
Đồng thời Máy móc được trang bị các tính năng cải thiện độ tin cậy và dễ sử dụng:

Các thành phần điện được nhập khẩu: Các thành phần này đảm bảo độ chính xác, độ bền và khả năng đáp ứng cao hơn, thường được vận hành thông qua giao diện màn hình cảm ứng trực quan.

Hoạt động của tiếng ồn thấp: Được thiết kế để giảm lượng khí thải âm thanh, các nhóm hiện đại tạo ra một môi trường làm việc an toàn và thoải mái hơn.

Thiết kế thân thiện với môi trường: Việc sử dụng sơn màu xanh lá cây, an toàn cho con người và các thành phần tiết kiệm năng lượng phù hợp với các quy định về môi trường và an toàn ngày càng tăng.

Dễ dàng bảo trì: Kiến trúc máy đơn giản hóa cho phép phục vụ nhanh và giảm thời gian chết.

Các ứng dụng của dây bị bó
Dây bó có mặt khắp nơi trong các ngành công nghiệp điện và điện tử. Chúng được sử dụng trong:

Cáp điện

Hệ thống dây âm thanh/video

Dây nối ô tô

Cáp truyền dữ liệu

Dây linh hoạt cho các thiết bị

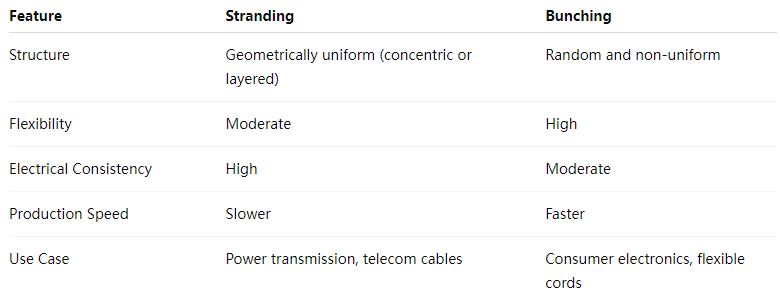

Sự khác biệt giữa mắc kẹt và bó?

Mắc kẹt và Bunching là hai quy trình thiết yếu trong sản xuất dây và cáp, đặc biệt là khi làm việc với các dây đa sợi hoặc dây đóng hộp. Mặc dù cả hai liên quan đến việc kết hợp nhiều dây riêng lẻ thành một dây dẫn lớn hơn, chúng khác nhau đáng kể về cấu trúc, mục đích và phương pháp. Hiểu những khác biệt này là rất quan trọng để chọn đúng quy trình tùy thuộc vào các yêu cầu về điện, cơ học và sản xuất của ứng dụng.

1. Định nghĩa và mục đích
Stranding là quá trình xoắn nhiều sợi dây lại với nhau theo mô hình hình học chính xác, thường theo cấu trúc đồng tâm hoặc nhiều lớp. Mục tiêu chính của nó là sản xuất một dây dẫn có tính chất cơ học nhất quán, tính linh hoạt và hiệu suất điện đồng đều.

Mặt khác, Bunching liên quan đến các sợi dây xoắn ngẫu nhiên với nhau mà không có bố cục hình học nghiêm ngặt. Phương pháp này nhanh hơn và thường được sử dụng khi tính linh hoạt quan trọng hơn tính đồng nhất về cấu trúc.

2. Sự khác biệt về cấu trúc
Dây dẫn bị mắc kẹt
Các dây dẫn này được tổ chức theo một mẫu cụ thể, thường là các lớp đồng tâm (ví dụ: 7, 19 hoặc 37 dây). Sự liên kết chính xác cung cấp các đặc tính điện cân bằng và cải thiện độ bền dưới căng thẳng cơ học.

Dây dẫn bó
Trong các dây bó, các sợi được xoắn lại với nhau trong không có mẫu cố định. Các dây có thể vượt qua nhau ngẫu nhiên trong gói, dẫn đến ít đối xứng hơn nhưng linh hoạt hơn.

3. Hiệu suất điện và cơ học
Stranding
Bố cục thống nhất của các dây bị mắc kẹt đảm bảo sức đề kháng và điện dung nhất quán. Điều này làm cho các dây dẫn bị mắc kẹt lý tưởng cho các ứng dụng đòi hỏi độ tin cậy cao và các đặc tính điện chính xác, chẳng hạn như trong phân phối điện hoặc viễn thông.

Bunching
Dây bó có thể cho thấy sự không nhất quán nhỏ về hiệu suất do thiếu tính đều đặn hình học. Tuy nhiên, chúng được sử dụng rộng rãi trong các dây linh hoạt, dây cáp điện tử và các tình huống trong đó dây dẫn sẽ trải qua uốn cong lặp đi lặp lại.

4. Quy trình sản xuất và thiết bị
Các máy được thiết kế để mắc kẹt hoạt động với lớp được kiểm soát và xoay đồng bộ để duy trì mô hình cần thiết. Điều này làm cho việc mắc kẹt trở thành một quá trình chậm hơn một chút nhưng kiểm soát hơn.

Máy móc , giống như mô tả trong thông tin được cung cấp, được thiết kế cho tốc độ và sự ổn định hoạt động. Chúng xoắn nhiều dây ở tốc độ cao mà ít quan tâm đến sự sắp xếp hình học. Các máy này chứa các dây có kích thước khác nhau, sử dụng các thành phần điện tiên tiến để hoạt động dựa trên màn hình và được thiết kế để bảo trì tiếng ồn thấp và dễ dàng.

5. Ứng dụng
Stranding thường được sử dụng trong:

Cáp điện

Cáp dữ liệu và giao tiếp

Hệ thống dây ô tô nơi điện trở rung là chìa khóa

Bunching thường được tìm thấy trong:

Dây điện

Hệ thống dây điện tử và thiết bị

Cáp loa
